    Catphan700型CT性能检测模体中各模块性能介绍

    2022-07-07 15:54:07  来源:北京华睿志达科技发展有限公司
    Catphan700CT性能检测模体保留了其他Catphan型号中提供的许多测试和功能,包括CTP515 低对比度模块和集成外壳安装系统。在此开发中已经对其他测试对象进行了改进,其中包括在新的CTP714高分辨率模块中添加高达30 lp / cm的测试图案,将更小的丙烯酸球添加到CTP682感光度切片几何模块中包含的低对比度球体阵列中,以及额外的骨和肺样本,以协助客户使用其CT图像进行放射治疗治疗计划。Cathan700还包含新的CTP721波形插入件,用于测量跨扫描区域的切片几何和分辨率。
         此外,为了解决由于扫描仪xy轴的测试图案取向而导致的可能变量,模体有一个新的旋转安装。这使得安装的模体能够以45°的间隔旋转360°,并且对准定位器可以研究可能的角位置相关结果。


    Catphan700CT性能检测模体 包含:

    CTP682模块:
    -  感光度(线性)
    -  扫描切片几何
    -  切片灵敏度分布
    -  线和珠坡
    径的切片宽度-  像素(矩阵)尺寸
    -  圆形对称
    -  模体位置验证
    -  患者对齐系统检查
    -  扫描增量
    -  MTF使用电线或珠点源
    -  使用体积平均球体的对比度目标
    CTP714模块:
    -  高分辨率测量 - 每厘米线对
    CTP515模块:
    -  低对比度灵敏度
    -  比较次级和片低对比度灵敏度
    CTP721CTP723模块:
    -  空间均匀性
    -  噪声(精度)
    CTP712模块:
    -  空间均匀性
    -         噪声(精度)
    Catphan 700 CT性能模体模块组成:
         Catphan 700由6个模块组成,封装在20cm的外壳中。
         CTP682切片几何和灵敏度模块: CTP682模块包含三组相对的切片几何斜坡。相对的23度坡度用于测量扫描切片几何,验证模体位置,并检查患者对齐系统和扫描仪台的增量。浅的23度角允许比通常使用的45度斜坡更地测量切片厚度。z轴高度为38mm的粗斜面使用0.28mm的珠子设置为1mm z轴增量,精细斜坡使用0.18mm的珠子设置在.25mm z轴增量。其中一个斜坡组使用0.15mm细线,可测量薄的12mm切片,而不会产生条纹伪影。可以通过斜坡长度的比例来确定门架角度(高达10度),从而避免错误的测量。
             该模块包括10个感光目标(丙烯酸,骨50%,LDPEBone-20%,Teflon,聚苯乙烯,Delrin TM,肺泡沫#7112PMP和空气以及用于水的小管)以测量CT数线性。目标数量的增加使得该模块适用于放射治疗CT感光度。
      该模块还包含八个丙烯酸球体,以评估扫描仪对二次球形体积的成像。球体直径为11.52346810mm

  • 产品搜索

  • 联系方式

    • 联系人:芮蕊
    • 电 话:010-57118919
    • 手 机:18001279800
    • 传 真:010-57118919
    • 邮 箱:1275041125@qq.com
    • 邮 编:101113
    • 地 址:北京通州区通州工业开发区光华路16号方和正圆大厦A座2楼
    • 网 址: https://hrzd01.goepe.com/
      http://www.huaruison.com
  • 推荐产品

    • 美国CT影像性能检测模体Cathpan 500
    • 华睿志达科技放射性核素125I粒子活度计RM-905a 型
    • 华睿志达科技核素活度计RM905a型
    • 芬兰核辐射表面污染仪表面沾污仪RDS-80
    • 美国Radeye便携式α/β/γ表面污染仪辐射测量仪
    • 美国RadeyeRadeye G-10便携式辐射检测仪,个人剂量检测仪

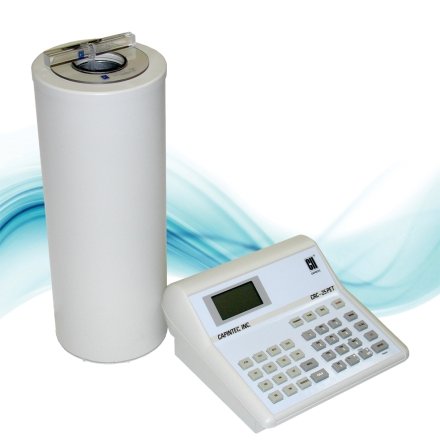

    • Capintec γ伽马井型计数测量仪器
